Насосні станції пожежогасіння з дизельним або електричним приводами

Проектування, виробництво, тестування, запуск в експлуатацію

Посмотреть

Насосні станції пожежогасіння FIRE-SET на вертикальних насосах DP-PUMPS (Нідерланди)

Власне виробництво з 2008 року, ТУ, ISO. Проектування, виробництво, налаштування, тестування.

Посмотреть

Насосні станції пожежогасіння FIRE-SET на насосах GS консольного типу EBARA (Італія)

Власне виробництво з 2008 року, ТУ, ISO. Проектування, виробництво, налаштування, тестування. Прямий імпорт насосів.

Посмотреть

Станції пожежогасіння FIRE-SET на горизонтальних насосах 3D (EBARA, Італія)

Посмотреть

Переваги

Виробляємо станції з 2008 року.
Ми перші впровадили систему управління якістю за
міжнародним стандартом ISO 9001:2015 серед виробників
насосних станцій в Україні!
10-річний досвід у виготовленні станцій потужністю
132кВт, 160кВт і 250кВт.
Виготовлено понад 1540 станцій різного призначення.
Виробляємо найширший спектр насосних станцій за конструкцією (на базі консольних, горизонтальних, вертикальних, одно- та багатоступеневих насосів, насосів двостороннього входу і т.д.).
Власне виробництво колекторів до 350мм.
Власна лінія по виробництву шаф управління пожежними насосами.

Виробнича програма IWT

ми комплектуємо насосні станції пожежогасіння вертикальними насосами голландської компанії DP-Pumps серії DPV;

збираємо насосні станції на базі моноблочних насосів EBARA серії 3D;

виготовляємо автоматичні установки пожежогасіння на основі консольних насосів GS італійського виробника ЕБАРА;

виготовляємо шафи керування електродвигунами пожежних насосів на власній виробничій базі в Києві.

А також, імпортуємо готові дизельні насосні станції безпосередньо з Італії з заводу EBARA.

Насосні станції пожежогасіння FIRE-SET на вертикальних насосах DP-PUMPS (Нідерланди) серії DPV

Продуктивність max Q, м3/год:	750
Напір max H, м:	250
Макс. тиск, бар:	40
Частота обертання електродвигуна, об/хв:	1450 - 2850
Напруга живлення, В:	380
Кількість насосів:	2-6
T max рідини, °С:	70
T max навк. середовища, °С:	40
Конструкція насосів:	вертикальні багатоступінчасті відцентровані
Рідина:	вода
Тип обладнання:	насосні станції
Виробник:	IWT - Інтегровані Водні Технології ТОВ

Насосна установка пожежогасіння Fire-Set виробництва IWT на базі вертикальних насосів DPV голландського виробника DP-Pumps комплектується релейною шафою керування (або контролером за запитом). Проектувальники знають, що вертикальна конструкція насосів DPV дозволяє найбільш компактно розмістити установку водяного пожежогасіння в приміщенні насосної станції. Насосна станція комплектується:

вертикальными насосами DPV фирмы DP-Pumps;
напорный коллектор;
всасывающий коллектор;
обратный клапан на напорной магистрали каждого насоса;
задвижка по две штуки на каждый насос;
разделительные задвижки на каждый коллектор (опция: с визуальным индикатором положения «открыто/закрыто»);
мембранный бак 12-24 л;
реле давления (или датчик давления);
защита по «сухому ходу»;
шкаф управления;
станина, на которую устанавливаются насосы;
манометры;
специальная кабельная обвязка.

В зависимости от модификации автоматические пожарные установки FIRE-SET могут применяться в дренчерных, спринклерных и спринклерно-дренчерных водяных и пенных автоматических установках пожаротушения, а также в системах с гидрантами.

Управление насосами станции FIRE-SET осуществляется через входящий в объем поставки прибор управления DPC.

Модельный ряд установок спроектирован таким образом, чтобы обеспечить широкий диапазон требуемых подач. По заказу возможны специальные исполнения, например, с высоконапорными насосами.

Сертификаты: Сертификат Соответствия UА1.170.0001136-15, Сертификат Пожарной Безопасности МЧС Украины, ISO 9001:2015.

ДЕТАЛЬНІШЕ

Станції пожежогасіння FIRE-SET на консольних насосах EBARA (Італія) серії GS

Продуктивність max Q, м3/год:	4000
Напір max H, м:	160
Макс. тиск, бар:	25
Частота обертання електродвигуна, об/хв:	1450 - 3000
Напруга живлення, В:	380
Кількість насосів:	2-6
T max рідини, °С:	70
T max навк. середовища, °С:	40
Конструкція насосів:	горизонтальні консольні відцентровані
Рідина:	вода
Тип обладнання:	насосні станції
Виробник:	IWT - Інтегровані Водні Технології ТОВ

Насосна установка пожежогасіння Fire-Set виробництва IWT на базі насосів серії GS італійського виробника EBARA комплектується релейною шафою керування (або контролером за запитом).

На сегодняшний день конструкторам японского концерна EBARA удалось заново спроектировать консольный насос серии GS. «Консольники» GS имеют лучшую по характеристикам гидравлическую часть. Насосы Ebara (Италия) по праву можно считать элитой европейского насосостроения. Низкий NPSH и самый высокий КПД в классе позволяют насосным установкам пожаротушения IWT выигрывать тендер у любого конкурента.

Насосная станция Fire-Set на базе насосов GS применяется чаще всего в спринклерной и дренчерной системах пожаротушения.

Насосная станция комплектуется:

консольными насосами GS фирмы EBARA;
напорный коллектор;
всасывающий коллектор;
обратный клапан на напорной магистрали после каждого насоса;
задвижка по две штуки на каждый насос;
разделительные задвижки на каждый коллектор (опция: с визуальным индикатором положения «открыто/закрыто»);
мембранный бак 12-24 л;
реле давления (или датчик давления);
защита по «сухому ходу»;
шкаф управления;
станина, на которую устанавливаются насосы;
манометры;
специальная кабельная обвязка.

Сертификаты: Сертификат Соответствия UА1.170.0001136-15, Сертификат Пожарной Безопасности МЧС Украины, ISO 9001:2015.

ДЕТАЛЬНІШЕ

Станції пожежогасіння FIRE-SET на горизонтальних насосах 3D EBARA (Італія)

Продуктивність max Q, м3/год:	1380
Напір max H, м:	70
Макс. тиск, бар:	25
Частота обертання електродвигуна, об/хв:	1450 - 3000
Напруга живлення, В:	380
Кількість насосів:	2-6
T max рідини, °С:	70
T max навк. середовища, °С:	40
Конструкція насосів:	горизонтальні моноблочні
Рідина:	вода
Тип обладнання:	насосні станції
Виробник:	IWT - Інтегровані Водні Технології ТОВ

Насосна установка пожежогасіння Fire-Set виробництва IWT на базі насосів серії 3D італійського виробника EBARA комплектується релейною шафою керування (або контролером за запитом).

Насосы серии 3D — это проверенная временем конструкция. Эти насосы можно встретить везде: на промышленных предприятиях, строительных объектах, фермах. Насосы серии 3D фирма EBARA производит очень много. Любой технарь из КПИ знает, чем больше серия уходит в производство, тем ниже стоимость изделия.

Насосные установки повышения давления для нужд пожаротушения на базе моноблочного насоса EBARA имеет выгодную стоимость. Данная серия чаще всего есть на складе в Киеве. Поэтому с насосами Эбара серии 3D насосную станцию получите быстро и по выгодной цене.

Насосная установка комплектуется:

консольными насосами 3D фирмы EBARA;
напорный коллектор;
всасывающий коллектор;
обратный клапан на напорной магистрали после каждого насоса;
задвижка по две штуки на каждый насос;
разделительные задвижки на каждый коллектор (опция: с визуальным индикатором положения «открыто/закрыто»);
мембранный бак 12-24 л;
реле давления (или датчик давления);
защита по «сухому ходу»;
шкаф управления;
станина, на которую устанавливаются насосы;
манометры;
специальная кабельная обвязка.

Сертификаты: Сертификат Соответствия UА1.170.0001136-15, Сертификат Пожарной Безопасности МЧС Украины, ISO 9001:2015.

ДЕТАЛЬНІШЕ

Установки пожежогасіння з дизельним приводом на насосах EBARA

Продуктивність max Q, м3/год:	2400
Напір max H, м:	152
Макс. тиск, бар:	16
Частота обертання електродвигуна, об/хв:	1450 - 3000
Кількість насосів:	2
T max рідини, °С:	70
T max навк. середовища, °С:	40
Конструкція насосів:	горизонтальні
Рідина:	вода
Тип обладнання:	насосні станції
Виробник:	EBARA (ІталІя)

Насосна установка пожежогасіння FFS-FFB на базі насосів серії GS або ENR італійського виробника EBARA комплектується релейною шафою керування. Насоси серії GS або ENR з дизельним приводом мають компактну конструкцію.

ДЕТАЛЬНІШЕ

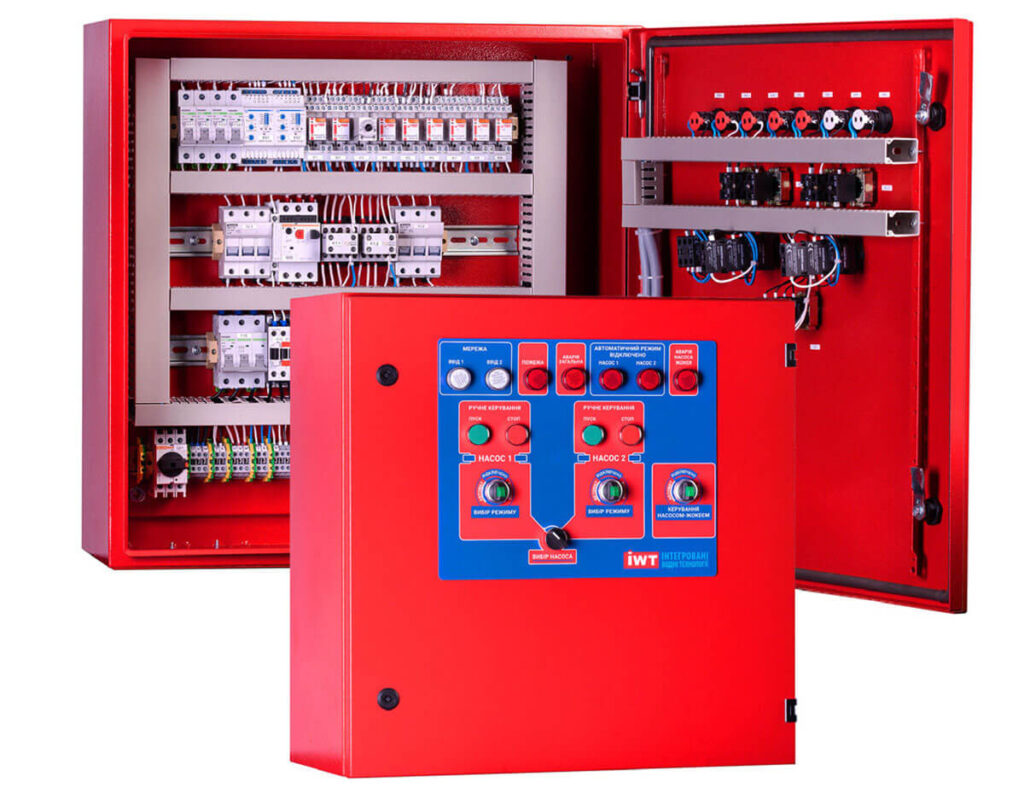

Шафи керування для систем пожежогасіння

Всі шафи керування ми виробляємо на власній виробничій базі в Києві.
Виробляємо стандартизовані шафи, та шафи за індивідуальними проектами будь-якої складності.
Ми надішлемо вам повний каталог шаф керування за запитом. Телефонуйте!

ШАФИ КЕРУВАННЯ ДЛЯ НАСОСІВ СПРИНКЛЕРНОЇ І ДРЕНЧЕРНОЇ СИСТЕМ ПОЖЕЖОГАСІННЯ

Кіл-ть насосів [шт]:	1-3
Напруга [В]:	1x220/3x380
Ступінь захисту:	IP54, IP 65
T навк.серед [°C]:	від 0 до +40
Відносна вологість [%]:	20-90
Корпус шафи:	метал
Тип обладнання:	Шафи керування
Виробник:	Інтегровані Водні Технології (Україна)

Вмикають, перемикають та вимикають насоси в системах пожежогасіння при отриманні відповідного вхідного сигналу. Працюють в 2-х режимах: автоматичному і ручному.

Забезпечують захист від короткого замикання; від теплового перевантаження за струмом (для основного насоса); ланцюгів керування від обриву та від КЗ; від зникнення, перекосу
або неправильної послідовності підключення фаз, підвищеної та зниженої напруги; органів керування від несанкціонованого доступу. Мають додаткові модифікації та опції.

Технічні характеристики
Вхідні сигнали (зовнішні)	Реле тиску 1 (основне), Реле тиску 2 (резервне), Реле тиску підтримання (при наявності насоса підтримання), Реле для захисту від сухого ходу, Реле перепаду тиску основного насоса, Реле перепаду тиску резервного насоса, Сигнал «Пожежа» від ППКП, Дистанційний сигнал «Пожежа» від диспетчера.
Вихідні сигнали (диспетчеризація та керування засувкою)	«Робота/Аварія» кожного насоса, живлення кожного вводу, режим «Пожежа», «Загальна несправність», режим роботи «Блокування/Автоматика відключена».
Індикація	«Основний ввод», «Робота основного вводу», «Резервний ввод», «Робота резервного вводу», «Блокування», «Автоматика відключена», «Робота/Аварія» кожного насоса, «Пожежа», «Пуск», «Зупинка пуска», «Загальна несправність».
Захист	Від короткого замикання Від теплового перевантаження за струмом (для основного насоса) Ланцюгів керування від обриву та від КЗ Від зникнення, перекосу або неправильної послідовності підключення фаз, підвищеної та зниженої напруги Органів керування від несанкціонованого доступу
Додаткові модулі	Плавний пуск, частотний перетворювач, підключення додаткових шаф керування засувкою
Температура навколишнього середовища	0…+40 °C (середня не більше +35 °С)
Відносна вологість	20–90 % (без конденсату)
Ступінь захисту	IP54
Корпус шафи	Метал (підвісне виконання в червоному кольорі)

ЗАВАНТАЖИТИ ПОВНИЙ КАТАЛОГ ШАФ КЕРУВАННЯ

ДЕТАЛЬНІШЕ

ШАФИ ПРОТИПОЖЕЖНОЇ ВЕНТИЛЯЦІЇ ДЛЯ СИСТЕМ ДИМОВИДАЛЕННЯ ТА ПІДПОРУ ПОВІТРЯ

Кіл-ть двигунів [шт]:	1-2
Напруга [В]:	1x220/3x380
Ступінь захисту:	IP54, IP 65
T навк.серед [°C]:	від 0 до +40
Відносна вологість [%]:	20-90
Корпус шафи:	метал
Тип обладнання:	Шафи керування
Виробник:	Інтегровані Водні Технології (Україна)

Шафи керування вентиляторами протипожежної вентиляції та підпору призначені для контролю і керування стандартними асинхронними електродвигунами одного типорозміру відповідно до сигналу «Пожежа».

ДЕТАЛЬНІШЕ

ШАФИ КЕРУВАННЯ З РЕЛЕЙНИМ РЕГУЛЮВАННЯМ

Кіл-ть насосів [шт] :	1-6
Напруга [В]:	1x220/3x380
N [кВт]:	до 630 кожного насоса
Ступінь захисту:	IP54
T навк.серед [°C]:	від 0 до +40
Відносна вологість [%]:	20-90
Корпус шафи:	пластик, метал
Тип обладнання:	Шафи керування
Виробник:	Інтегровані Водні Технології (Україна)

шафа для контроля та керування стандартнимиасинхронними електродвигунами одного типорозміру. Забезпечує підтримку заданих параметрів системи; каскадний метод керування групою насосів; взаємне резервування електродвигунів; вирівнювання моторесурсу електро-двигунів.

Стандартна лінійка передбачає можливість виготовлення шаф для керування від 1 до 6 насосами. Застосування релейного регулювання забезпечує:

підтримку заданих параметрів системи;
каскадний метод керування групою насосів;
взаємне резервування електродвигунів;
вирівнювання моторесурсу електродвигунів.

Технічні характеристики
Живлення	1×220 в ± 10 %, 50 Гц для АПК23; 3×380 в ± 10 %, 50 Гц для АПК40
Датчики для підключення	реле тиску для захисту від сухого ходу
Потужність	до 630 кВт кожного двигуна
Кількість насосів	1–6
Час перемикання насосів (регулюється)	8 год (діапазон 0–9999 год)
Режими роботи	«Ручний / Автоматичний»
Датчики для підключення	Реле тиску, реле захисту від сухого ходу, реле перепаду тиску (тільки для АПК…22А), датчик тиску 4–20 мА для шаф на 3 та більше насосів
Вихідні сигнали (диспетчеризація)	«Аварія» кожного насоса («сухі» безпотенційні контакти)
Індикація	«Мережа», «Робота / Аварія» кожного насоса
Захист	від сухого ходу (при підключенні відповідного реле) від короткого замикання від теплового перевантаження за струмом від перегріву двигуна (при підключенні термоконтактів) від зникнення, перекосу або неправильної послідовності підключення фаз (контроль фаз тільки для шаф 3×380 В)
Додаткові модулі	автоматичний ввод резервного живлення (АВР), плавний пуск для кожного електродвигуна
Температура навколишнього середовища	0…+40 °C (середня не більше +35 °C)
Відносна вологість	20–90 % (без конденсату)
Ступінь захисту	IP54
Корпус шафи	пластик або метал

ЗАВАНТАЖИТИ ПОВНИЙ КАТАЛОГ ШАФ КЕРУВАННЯ

ДЕТАЛЬНІШЕ

ШАФИ КЕРУВАННЯ ДЛЯ ЕЛЕКТРИФІКОВАНИХ ЗАСУВОК ТРУБОПРОВОДІВ

Кіл-ть електроприводів [шт]:	до 2
Напруга [В]:	1x220/3x380
Ступінь захисту:	IP54
T навк.серед [°C]:	від 0 до +40
Відносна вологість [%]:	20-90
Корпус шафи:	пластик, метал
Тип обладнання:	Шафи керування
Виробник:	Інтегровані Водні Технології (Україна)

Шафи для керування електрифікованими засувками мають можливість керування запірною (крайні положення «Відкрито», «Закрито») і регулюючою арматурою (відкриття «Більше», «Менше»). Шафи можуть працювати як з однофазними (1×220В), так і з трифазними (3×380 В) асинхронними електродвигунами.

Технічні характеристики
Вхідні підключення (зовнішні)	Керуючий сигнал «Відкрити», керуючий сигнал «Закрити», моментний вимикач «Закриття», моментний вимикач «Відкриття», кінцевий вимикач «Закрито», кінцевий вимикач «Відкрито», термоконтакт (при наявності захисту в двигуні)
Вихідні сигнали (диспетчеризація)	Живлення підігрівача електродвигуна (1 × 220 В), засувка «Закрито», засувка «Відкрито», «Загальна несправність», «Мережа», режими роботи «Ручний», «Автоматичний»
Індикація	«Мережа», засувка «Заклинювання», засувка «Закрито», засувка «Відкрито», «Ручний», «Автоматичний»
Додаткові модулі	Автоматичний ввод резервного живлення (АВР), плавний пуск
Захист	Від короткого замикання, від теплового перевантаження за струмом, від несанкціонованого доступу, ланцюгів керування від обриву і від КЗ, органів керування від несанкціонованого доступу, від перегріву двигуна (при підключенні термоконтактів)
Температура навколишнього середовища	0…+40 °C (середня не більше +35 °С)
Відносна вологість	20–90 % (без конденсату)
Ступінь захисту	IP54
Корпус шафи	Пластик (тільки для базового варіанту) Метал (для шаф з опціями)

ЗАВАНТАЖИТИ ПОВНИЙ КАТАЛОГ ШАФ КЕРУВАННЯ

ДЕТАЛЬНІШЕ

ШАФИ АВТОМАТИЧНОГО ВВЕДЕННЯ РЕЗЕРВНОГО ЖИВЛЕННЯ

Кіл-ть двигунів [шт] :	1-3
Напруга [В]:	1x220/3x380
N [кВт]:	до 630 кожного насоса
Ступінь захисту:	IP54
T навк.серед [°C]:	від 0 до +40
Відносна вологість [%]:	20-90
Корпус шафи:	метал
Тип обладнання:	Шафи керування
Виробник:	Інтегровані Водні Технології (Україна)

шафи для керування стандартними асинхронними електродвигунами потужністю до 630 кВт (кожного двигуна) відповідно до сигналів керування за рівнями. Забезпечують прямий або плавний пуск двигунів. Реалізовані два принципи роботи – Дренаж і Наповнення. Передбачено дварежими керування: Автоматичний і Ручний.

ДЕТАЛЬНІШЕ

Сервіс

Пуск насосних станцій та введення в експлуатацію

Розробка 2D / 3D креслень

Проектування і виготовлення блочно-модульних станцій пожежогасіння

Ремонт насосів і заміна комплектуючих

Виготовляємо шафи управління будь-якої складності

Допомога при проектуванні насосних станцій

Виробництво

Насосні станції пожежогасіння виготовляються виключно за параметрами Замовника для економного рішення його завдань. Тому ціна буде відома тільки після попереднього розрахунку. Щоб отримати комерційну пропозицію з технічним описом, вартістю і терміном поставки заповніть опитувальний лист ОН-ЛАЙН (червона закладка нижче) або зателефонуйте нашим інженерам прямо зараз.
